隨著智能設備的應用日益廣泛，設備系統的穩定性和安全性成為了產品開發的首要考量因素。為保障電子產品能夠正常運行，看門狗芯片的作用得到了充分的體現。

看門狗芯片（WDT），也叫做復位芯片，是一種用于監控和保護電子設備的特殊芯片。它的主要作用是定期檢測系統是否正常運行，并在系統出現故障或死鎖現象時采取相應的措施，以確保設備的穩定性和可靠性。

看門狗芯片的工作原理相對簡單，在設備正常運行時，看門狗芯片會周期性地接收來自系統的“喂狗”信號，以重置計數器。如果系統出現故障或死鎖，無法及時發送“喂狗”信號，計數器將會超過預設的閾值。當計數器超過閾值時，看門狗芯片會自動觸發復位操作，將設備重啟或恢復到安全狀態?？撮T狗芯片可以看作是系統的守護者，時刻監控著設備的運行狀態，保障其正常工作。

英銳恩EN22是一款看門狗專用芯片（ASIC芯片），內部集成了電壓檢測單元、定時器和手動復位單元。

一、EN22功能特性

（1）固定的看門狗定時時間，精度±1%。
（2）低功耗：電流低于1~2uA（3.3V/5.0V）。
（3）支持手動復位；低有效和高有效兩個復位輸出。
（4）支持電壓復位。
（5）復位信號脈沖寬度：典型值 500ms（出廠要配置復位信號脈沖寬度）。
（6）可過濾電源上瞬態低電壓脈沖。
（7）芯片內部固定的復位閾值。
（8）采用 SOT-23-6 封裝。
（9）工作環境溫度范圍：–40℃ 到 +85℃。

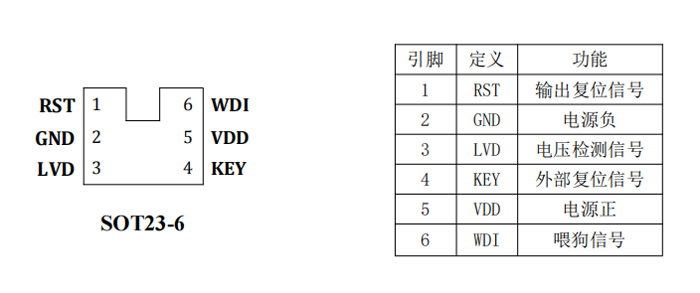

二、EN22引腳說明

如上圖所示，EN22引腳功能特點：

輸出復位信號：RST引腳的缺省狀態須為低電平，特定的時間喂狗計數超時后，
輸出一個500ms的高電平脈沖作為復位信號（出廠前可設置脈沖寬度）。
電壓檢測信號：LVD引腳用于電壓檢測，當檢測到電壓低于2.5V時，產生一次復位信號（出廠前可置配是否啟用）。
外部復位信號：KEY引腳用于外部復位，輸入大于20ms脈寬的低電平，
將產生一次復位信號（出廠前可置配是否按鍵輸入）。
接收喂狗信號：當WDI管腳接收到大于1.2毫秒脈寬，看門狗芯片計數清零。

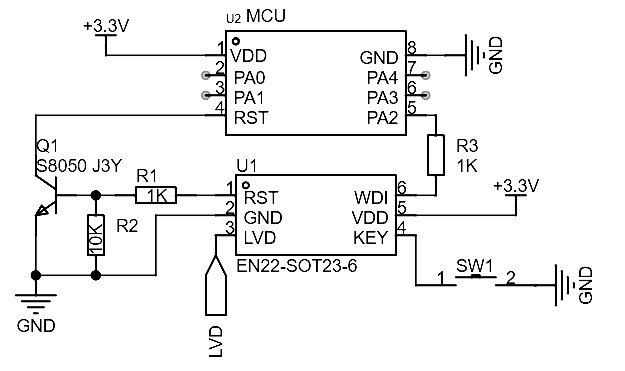

EN22應用案例：

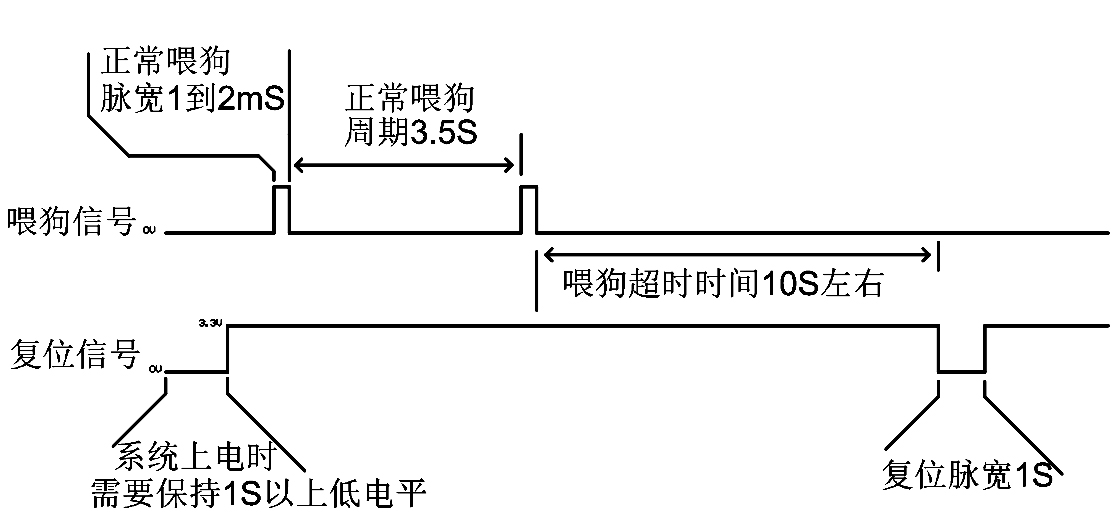

EN22應用案例脈沖示意圖：

說明

（1）喂狗信號WDI的最小脈寬應不低于1.2毫秒。
（2）超時復位時間可定制。
（3）電壓檢測復位的復位電壓可定制；串接1K電阻到GND時為關閉LVD電壓檢測功能。
（4）復位有效電平為高或低可配置；復位脈寬為500毫秒，可以出廠時定制。
（5）外部復位（KEY）懸空時不啟用。

三、EN22應用場景

EN22看門狗芯片定位用于各種需要備份、高可靠性或自動恢復功能的電子系統，為各種安全設備、財務系統、醫療設備或網絡產品提供的外部看門狗定時器產品。

（1）DSP/計算機/微控制器：監控系統的運行狀態，及時檢測并處理軟件或硬件故障，提高設備的可用性和穩定性。
（2）工業設備：監測設備的運行狀態，當系統出現故障時，自動進行復位操作，保障生產線的正常運行。
（3）智能儀器：智能意義通常需要長時間運行，并且在無人監控的情況下工作。看門狗芯片能夠持續監測設備狀態，及時處理異常情況，保障系統的穩定和安全。
（4）電池供電的裝置：在電池供電不穩定時，提供復位操作。
（5）終端主控芯片可靠檢測、定時復位或信號復位保證。
