鋰電池充電控制芯片特點：

EN4054-電源管理IC，是一款完整的CC / CV線性充電器，適用于單節鋰離子電池。 EN4054-電源管理IC專門設計用于USB電源規格。由于內部P-MOSFET架構，不需要外部檢測電阻，也不需要阻塞二極管。熱反饋調節充電電流，以限制高功率運行或高環境溫度下的芯片溫度 溫度。充電電壓固定在4.2V，充電電流可以用一個電阻在外部編程。 在達到最終浮動電壓后，當充電電流降至1/10程序值時，EN4054自動終止充電周期。

鋰電池充電控制芯片架構描述：

保護電池單元反接
可編程充電電流高達800MA
無需MOSFET檢測電阻或阻塞二極管
用于單節鋰離子電池的完整線性充電器
采用熱調節的CC和CV操作，使速率最大化，不會出現過熱風險
預設4.2V充電電壓，精度為±1％
自動充電
C / 10充電終止
2.9V涓流充電閾值
軟啟動限制浪涌電流
電池溫度感應
采用SOT23-5封裝

鋰電池充電控制芯片的應用：

蜂窩電話；移動電源；數碼相機；MP3播放器；藍牙應用；便攜式設備；USB總線供電充電器

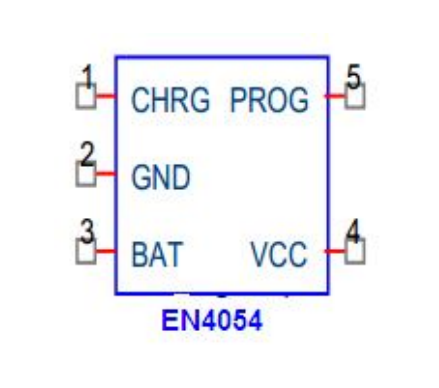

鋰電池充電控制芯片EN4054封裝腳位定義圖：

在文檔下載中可查看EN4054鋰電池充電控制芯片數據手冊。
