EN4057-電源管理IC，是一款完整的CC / CV線性充電器，適用于單節鋰離子電池。EN4057-電源管理IC是專門設計用于USB電源規格。不需要外部檢測電阻，由于內部P-，不需要阻塞二極管MOSFET架構。熱反饋調節充電電流以限制芯片高功率運行或高環境溫度下的溫度。充電電壓為固定電壓為4.35V，可通過單個電阻在外部對充電電流進行編程。該當充電電流降至1/10時，EN4057自動終止充電周期達到最終浮動電壓后的編程值。當輸入電源（墻上適配器或USB電源）被自動移除EN4057時進入低電流狀態，使電池漏電流降至2μA以下.EN4057可以進入關斷模式，將電源電流降至55μA。其他功能包括電池溫度監控，欠壓鎖定，自動充電和兩個狀態引腳，以指示充電和充電終止。

鋰電池充電控制芯片功能特點：

?可編程充電電流高達1.1A
?無需MOSFET檢測電阻或阻塞二極管
?用于單節鋰離子電池的完整線性充電器
?采用熱調節的CC和CV操作，使速率最大化，不會出現過熱風險
?預設4.35V充電電壓，精度±1％
?自動充電
?兩種充電狀態指示，無電池和電池故障指示
?C/ 10充電終止
?關斷時55μA電源電流
?2.9V涓流充電閾值
?軟啟動限制浪涌電流
?電池溫度感應
?采用ESOP-8封裝4

鋰電池充電控制芯片應用：

蜂窩電話；移動電源；數碼相機；MP3播放器；藍牙應用；便攜式設備；USB總線供電充電器

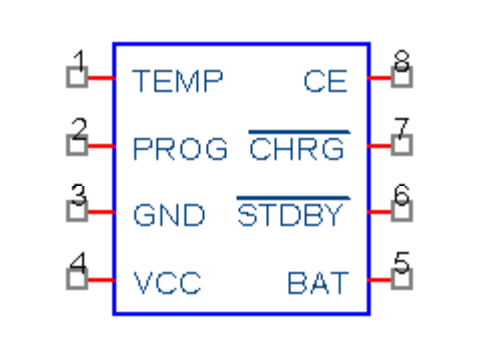

鋰電池充電控制芯片EN4057腳位功能定義圖：

在文檔下載充可查看鋰電池充電控制芯片EN4057數據手冊查看。

深圳英銳恩科技資深工程團隊為您提供免費技術支持。
