在戶外活動中，不管是徒步還是露營，經常需要使用多功能強光手電筒。英銳恩推出的多功能戰術強光LED手電筒方案，我司具有十多年LED燈項目研發經驗，方案成熟，支持定制開發。

一、戰術強光LED手電筒方案功能介紹

戶外使用的LED手電筒要求很高，首先應當具有體積小、重量輕等特點，以方便攜帶。另外，由于戶外天氣多變，應用場景復雜等情況，還需要防水、求生、多模式等功能。現在以英銳恩其中一個開發案例為例，在該LED強光手電筒方案中，主控芯片為EN8P1111，具體功能如下：

（1）工作電壓范圍3-6.0V。,
（2）單片機腳位功能與原理圖相符合，四個霍爾開關對應開關功能為弱檔/中檔/強檔/爆閃。
（3）在恒壓不限流4.2-6.0（V）范圍內，強檔初始占空比設置滿足燈珠電流3.0±0.1（A）恒流。
（4）戰術開關功能始終功能優先，退出戰術開關功能后，恢復手電筒之前的檔位功能。
（5）霍爾開關功能取消待機超過4秒后，再次使用須激活弱檔才能使用功能，改為磁鐵對準哪個霍爾元件，就執行對應的手電筒功能。
（6）手電筒弱檔/中檔占空比不變，在恒壓4.2V條件下，強檔在初始占空比工作2分鐘后，燈珠電流在2分鐘內漸變降為1.4±0.1（A）并維持。
（7）爆閃功能在恒壓4.2V條件下，燈珠最高電流限制在1.5A以內。
（8）弱檔功能在恒壓4.2V條件下，燈珠電流在50±5（mA）。
（9）中檔功能在恒壓4.2V條件下，燈珠電流在700±50（mA）。

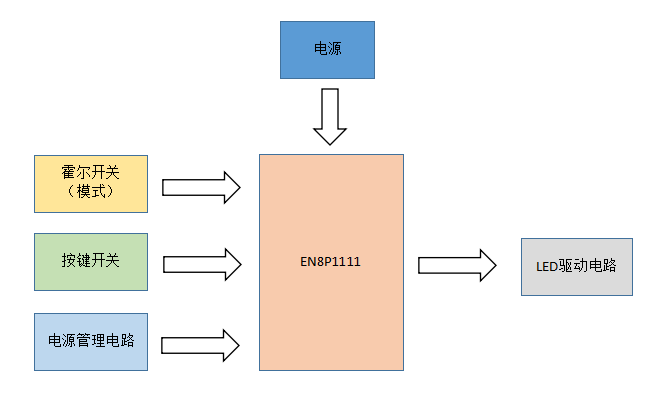

二、戰術強光LED手電筒方案框圖

三、戰術強光LED手電筒方案芯片介紹

EN8P1111單片機是一款帶ADC，完全靜態的，以OTP為程序基礎的CMOS8-bit微處理器。它運用RISC的架構并且所有的指令架構的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期。

EN8P1111是2K WOTP程序存儲器以及128字節數據存儲器，還有多達12通道12位分辨率的ADC，其中一個通道是內部band-gap參考電壓或0.25*VDD。

EN8P1111同時提供6個硬件計數器：一個16位的硬件計數器，兩個8位PWM計數器和3個11位PWM計數器。

本戰術強光LED手電筒方案提供的服務包括：提供主控芯片（手電筒驅動IC）、PCB設計、單片機開發，個性化方案定制。

以上就是英銳恩單片機開發工程師分享的戰術強光LED手電筒方案。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
