你是否碰到過MAX232或MAX3232發熱或燒毀？很多工程師在單片機方案開發過程中，不明原因的在用到RS232這顆芯片時發現燒掉了，費了很大力氣也查不明白原因。為了解決這個問題，只需遵循以下準則。

遵循生產廠商的數據手冊

英銳恩單片機開發工程師表示，MAX232/MAX3232由很多不同的公司生產。每個公司都有自己的規格和屬性。因此，首先你需要參考不同的制造商。比如：

MAX232 –德州儀器；
MAX232 – 美信；
ST232 – 意法半導體；
IC232 – 瑞薩；
SP232A – 艾科嘉；
ADM232A – ADI；
HIN232 – 瑞薩；
MAX3232 – 德州儀器；
MAX3232 – 美信；
ST3232 – 意法半導體。

我看到人們很普遍地犯以下兩個錯誤。

一、電荷泵與電容器的連接

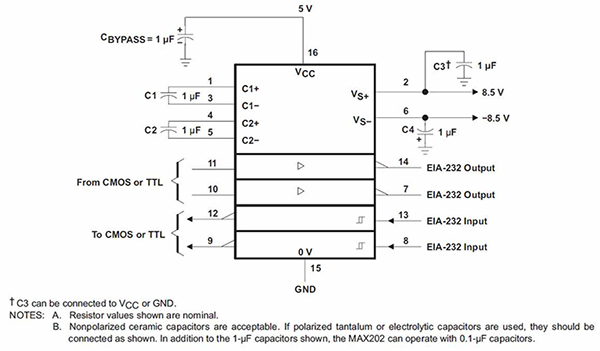

只需查看德州儀器（TI）和美信的MAX232的IC數據手冊即可。你會發現，對于德州儀器（TI）的IC，你可以將電荷泵電容器C3連接至GND或VCC。

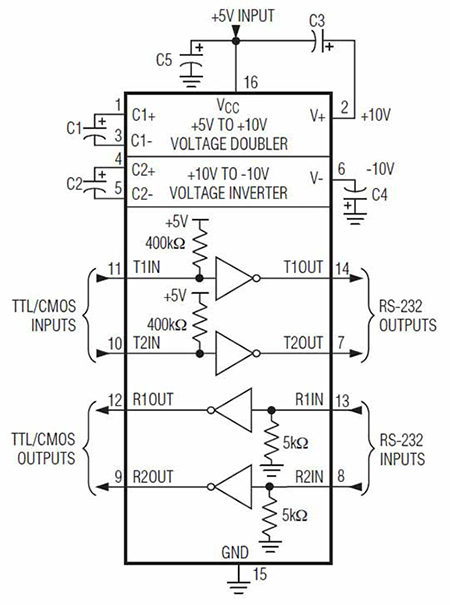

但是對于美信，我們需要將其連接到VCC本身。因此，如果電容器C3在電路中接地，并且你使用的是美信 IC，則你的IC可能會損壞。因此，最好將電容器C3連接至VCC（5V），使其與德州儀器（TI）和美信芯片兼容。

有關電容器的容量問題？

英銳恩單片機工程師表示，不同的IC需要使用不同的電容器（C1，C2，C3，C4）值。特別是如果你使用的是MAX3232，請參考特定的數據手冊并選擇電容器值。如果使用的是MAX232芯片，則可以使用1pF的陶瓷電容器，因?yàn)樗c德州儀器（TI）和美信兼容。

二、未使用的輸入引腳接地

這一點也非常重要，因?yàn)樗羞@些驅動器IC都有2個輸入通道和2個輸出通道。如果你參考以上不同公司生產的IC，你會發現某些IC的所有輸入均具有內部上拉或下拉電阻，但通常不適用于市場上常見的芯片。因此，如果輸入引腳懸空，則可能會產生拾音噪聲，并且由于振蕩會產生高壓。

目前，市場上有很多濫竽充數、低質量的芯片。通常，相同的供應商會提供廉價和優質的同類產品。因此，建議從知名供應商那里購買芯片，并要求他們提供高質量的芯片。
