在電子產品開發過程中，會使用到不同的開關，開關有模擬開關、霍爾開關、機械開關等，這些不起眼的開關在電路中擔任著重要的作用。在本文中，英銳恩單片機開發工程師介紹一種叫磁簧開關的機械開關。

一、什么是磁簧開關？

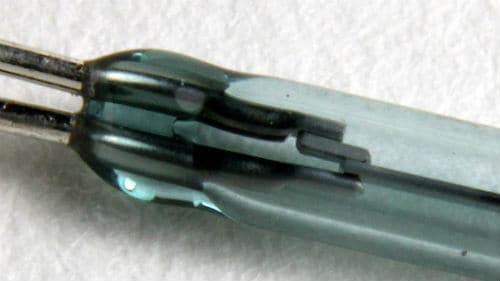

簧片開關誕生于1936年。它是WB Ellwood在貝爾電話實驗室（Bell Telephone Laboratories）的發明，并于1941年獲得了專利。該開關看起來像一個小玻璃膠囊，兩端都帶有電線。

二、磁簧開關如何工作？

磁簧開關的切換機構由兩個鐵磁葉片組成，僅相隔幾微米。當磁體接近這些葉片時，兩個葉片相互拉動。接觸后，葉片會閉合常開（NO）觸點，以使電流流動。一些簧片開關還包含非鐵磁觸點，該觸點形成常閉（NC）輸出。接近磁鐵時，會斷開觸點并從開關觸點上拉開。

該觸點由多種金屬構成，包括鎢和銠。有些品種甚至使用汞，若使用汞則需要保持正確的方向開可以達到開關功能。磁簧開關里面充滿惰性氣體（通常為氮?dú)猓?，使用玻璃外殼將觸點密封。由于密封隔離了觸點，從而防止了腐蝕以及觸點運動可能引起的任何火花。

三、磁簧開關的優點

霍爾效應傳感器是固態裝置，其可以檢測磁場，并且它是一個替代簧片開關?；魻栃?yīng)當然適用于某些應用，但是簧片開關具有優于固態開關的電氣隔離，并且由于閉合觸點而面臨的電阻較小。此外，磁簧開關可以在各種電壓，負載和頻率下工作，因?yàn)樵撻_關僅用作已連接或已斷開的電線?；蛘撸鷮⑿枰С蛛娐芬允够魻杺鞲衅髂軌蛲瓿善涔ぷ?。

簧片開關具有機械開關的極高的可靠性，并且可進行數十億次循環開啟而不發生故障。此外，由于其密封結構，它們可以在易燃易爆環境中運行。在這種環境中，任何火花可能會帶來災難性的后果。磁簧開關雖然是一種較舊的技術，但還遠遠沒有過時。

四、磁簧開關的應用

磁簧開關應用最多的地方之一是防盜警報器，比如帶磁鐵的門窗報警器，在窗口打開的情況下（或有人剪斷電線），將發出警報。

簧片開關不需要永磁體來驅動它們，所以使用電磁繼電器也可以打開它們。自從貝爾實驗室最初開發磁簧開關后，電話行業曾使用磁簧開關來實現控制和存儲功能，直到1990年代一切數字化了，這種繼電器才不再應用于通信系統，但在當今許多其他應用中仍然很常見。
