看門狗定時器是電子設計中一個不可或缺的組件，通過不斷監控電路的狀態并在必要時進行重置，確保電路能夠穩定可靠地運行。下面的我們將詳細介紹看門狗定時器的工作原理、配置方法以及在實際應用中的重要性。

一、看門狗定時器的工作原理

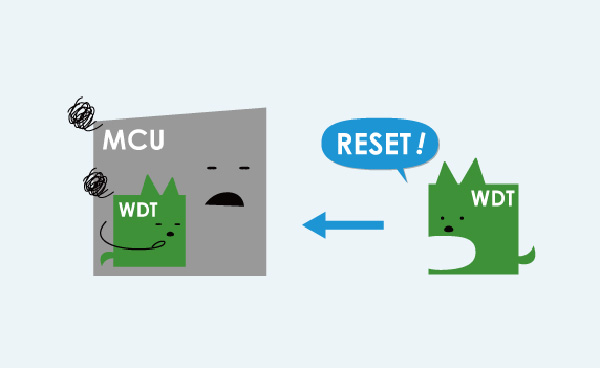

看門狗定時器的基本工作原理是通過倒計時（或正計時）來監控單片機的運行狀態。如果在設定的時間內，單片機沒有對看門狗定時器進行復位操作，看門狗定時器會認為單片機可能已經發生故障（例如陷入死循環或停滯），從而觸發系統重置。

1.初始化：系統啟動時，初始化看門狗定時器，設置計數器的初始值（上限值）。
2.計時：看門狗定時器開始計時，通常是向下計數，到達0時觸發重置。
3.復位：在正常運行的情況下，單片機會定期復位看門狗定時器，使其計數器重置為初始值。
4.超時：如果單片機在設定的時間內沒有復位看門狗定時器（例如卡死在某個操作中），看門狗定時器將觸發系統重置。

二、看門狗定時器的配置方法

配置看門狗定時器通常包括以下步驟：

1.選擇時鐘源：看門狗定時器可以使用內部或外部時鐘源。內部時鐘源通常是單片機的主時鐘或?qū)Ｓ玫退贂r鐘，外部時鐘源可以是獨立的晶振。
2.設置計數器初始值：根據應用需求設置計數器的初始值，以確定看門狗定時器的超時時間。
3.啟用看門狗定時器：通過編程啟用看門狗定時器，使其開始計時。
4.定期復位看門狗：在應用程序的關鍵部分添加定期復位看門狗的代碼，確?？撮T狗定時器不會超時。

三、看門狗定時器在實際應用中的重要性

看門狗定時器在嵌入式系統中的重要性體現在以下幾個方面：

1.提高系統可靠性：看門狗定時器能夠監控系統運行狀態，并在發生故障時自動重置系統，確保系統能夠恢復正常運行。
2.防止系統卡死：在長時間運行或復雜的任務處理中，系統可能會因為各種原因陷入死循環或停滯?？撮T狗定時器可以有效防止這種情況的發生。
3.簡化故障排查：通過自動重置系統，看門狗定時器可以減少故障發生后的手動干預，簡化故障排查和恢復過程。
4.增強安全性：在一些對安全性要求較高的應用中，如汽車電子、工業控制和醫療設備，看門狗定時器是確保系統安全運行的重要組件。

四、看門狗定時器的應用實例

1.嵌入式系統：在嵌入式系統中，看門狗定時器被廣泛應用于監控系統運行狀態，防止系統因軟件故障或硬件故障卡死。
2.工業自動化：在工業自動化設備中，看門狗定時器用于監控關鍵控制器的運行狀態，確保設備在異常情況下能夠自動恢復。
3.汽車電子：在汽車電子系統中，看門狗定時器用于監控發動機控制單元（ECU）和其他關鍵模塊的運行狀態，提高車輛運行的安全性和可靠性。
4.精密設備：在精密設備中，看門狗定時器用于監控設備的關鍵功能，確保設備在故障情況下能夠快速恢復，保障設備正常運行。

以上就是英銳恩單片機開發工程師分享的看門狗定時器的工作原理與配置方法。英銳恩專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
