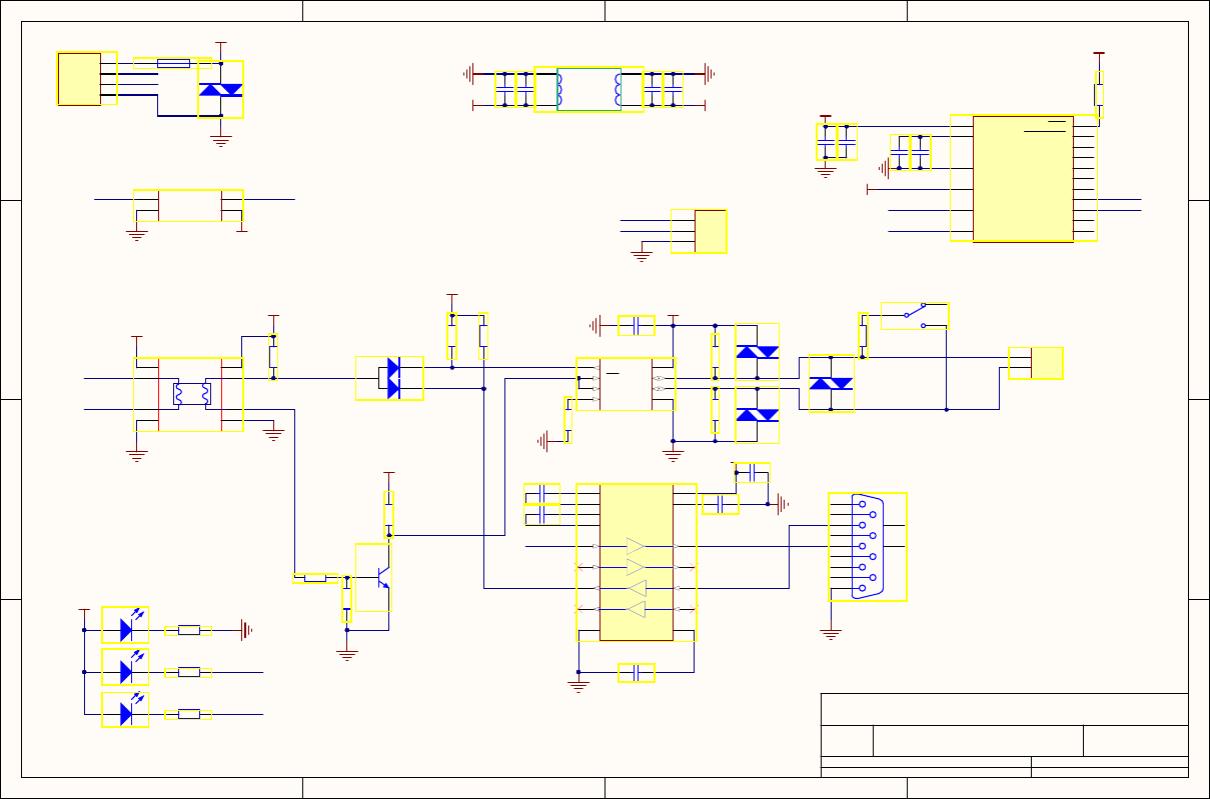

原理圖制作是PCB布局的基礎，因此應無錯誤地完成原理圖還原。原理圖設計中不應有任何錯誤，并且必須由另一名單片機開發工程師進行交叉檢查，以評估設計中的任何錯誤。否則，錯誤的原理圖將被轉換為PCB并導致PCB無法按預期運行。當遇到一些小物件，或者遇到?jīng)]有圖紙的電子產品時，需要根據實物畫出電路原理圖。

據PCB板還原PCB原理圖，有以下8種方法：

1、選擇體積大、管腳多、在電路中起主要作用的集成電路、變壓器、晶體管等電子元器件，再從選定的參考管腳中抽取，以減少誤差。

2、如果PCB上標有元件編號（如VD870、R330、C466等），由于這些序列號有特定的規則，英文字母后阿拉伯?dāng)?shù)字相同的元件是相同的功能單元，所以應該使用圖紙。正確區分同一功能單元的元件是繪制pcb布局的基礎。

3、如果印制板上沒有標注元件的序列號，最好自己給元件編號，便于分析和校對。制造商在設計印刷電路板元件時，一般會將同一功能單元的元件相對排列，以盡量減少銅箔走線。一旦找到具有核心功能的設備，只要能找到，就可以找到相同功能單元的其他組件。

4、正確區分印制板的地線、電源線和信號線。以電源電路為例，接電源變壓器次級的整流器負極為電源正極，地與地之間一般接一個大容量的濾波電容，電容器外殼有極性標記。電源線和地線也可以從三端穩壓器引腳找到。工廠在印制電路板布線時，為防止自激和抗干擾，接地銅箔一般設置為最寬（高頻電路常有大面積接地銅箔），電源銅箔次之，使用信號銅。箔是最窄的。此外，在既有模擬電路又有數字電路的電子產品中，印制板往往將其地線分開，形成獨立的接地網，也可作為識別判斷的依據。

5、為避免元器件布線過多，電路圖的布線交叉交錯，造成畫面凌亂，電源線和地線可大量使用端子標記和接地符號。如果元件較多，可以單獨繪制單元電路，然后組合。

6、畫草圖時，建議用透明描圖紙，用彩色筆按顏色畫出地線、電源線、信號線、元器件等。修改時，逐漸加深顏色，使繪圖在視覺上醒目，便于分析電路。

7、熟練掌握一些單元電路的基本組成和經典的繪圖方法，如整流橋、穩壓電路和運放、數字集成電路等。這些單元電路直接繪制形成電路圖的框架，可以提高繪制效率。

8、畫電路圖時，盡量找同類產品的電路圖做參考，事半功倍。

以上就是英銳恩單片機開發工程師分享的單片機開發根據PCB板還原PCB原理圖的8種方法。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
