盡管通用運算放大器應用廣泛，但它們也可以作為許多其他電路的基礎。在本文中，英銳恩單片機開發工程師將對通用運算放大器的特性進行講解。要了解通用運算放大器，得先了解它的特性，圍繞通用運算放大器的電路有很多，這些通常都是為了易于設計和構建電路。

極高的增益：運算放大器的關鍵特性之一是其極高的增益。典型的數字是從大約10000向上延伸-100,000甚至更高的數字很常見。盡管具有該數量級增益的開環放大器幾乎沒有用，但運算放大器能夠通過使用負反饋來利用非常高的增益級別的優點。這樣，增益水平是非?？煽氐?，失真水平可以保持很低。

負反饋的使用是釋放運算放大器功率的關鍵。運算放大器的高增益與巧妙地使用負反饋相結合，意味著負反饋網絡能夠控制運算放大器電路模塊的整體性能，使其能夠執行許多不同的功能。

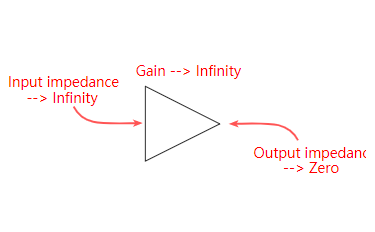

高輸入阻抗：高輸入阻抗是運算放大器的另一個關鍵方面。從理論上講，它們的輸入電阻應無窮大，當今使用的運算放大器的阻抗非常接近此，其阻抗范圍從0.25MΩ起。一些使用MOSFET輸入級的阻抗為數百M(fèi)Ω。

低輸出阻抗：運算放大器的輸出阻抗也很重要?？梢灶A(yù)料，這應該很低。在理想的放大器中，該值應為零，但實際上，許多放大器的輸出阻抗都小于一百歐姆，很多則遠小于此。也就是說，許多基于IC的運算放大器的驅動能力自然受到限制。

共模抑制：運算放大器的另一個重要特征是其共模抑制。這是指將相同的信號施加到兩個輸入的情況。對于理想的差分放大器，在這種情況下不應在輸出端看到輸出，但是該放大器永遠不會是完美的。

實際共模抑制比CMMR是信號施加到兩個輸入時的輸出電平與信號施加到一個輸入時的輸出電平之間的比率。該數字以分貝表示，通常高達70dB左右。

通過使用運算放大器的共模抑制，可以設計一種可降低低電平信號干擾電平的電路。信號線和返回線被施加到兩個輸入端，并且僅差分信號被放大，兩條線上出現的任何噪聲或干擾都將被拒絕。通常在儀表放大器中使用。

有限的帶寬：運算放大器的帶寬差異可能很大。理想的放大器將具有無限的帶寬，但正如人們可能會想象的那樣，這是不可能的，而且在實踐中也很難使用和馴服。實際上，運算放大器具有有限的帶寬。在音頻增益下降之后，許多用于音頻應用的芯片可能只能在相對較小的帶寬上展現其全部增益。盡管如此，大多數電路還是會降低增益，并使較小的增益水平可以在較大的帶寬上保持。

以上就是英銳恩單片機開發工程師分享的通用運算放大器的特性。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
