在本文中，講解了怎么用8051單片機控制步進電機。步進電機廣泛用于工業、醫療、消費電子應用。簡而言之，它用于任何需要物體精確旋轉或定位的地方。

一、什么是步進電機？

步進電機是一種無刷電機，可將電脈沖轉換為機械旋轉。顧名思義，它根據輸入脈沖逐步旋轉。步進電機通常具有多個勵磁線圈（相）和帶齒轉子。電機的步長由轉子上的相數和齒數決定。步長是轉子在一步中的角位移。如果步進電機有4相50個齒，則需要50×4=200步才能旋轉一整圈。所以步距角將為360/200=1.8°。

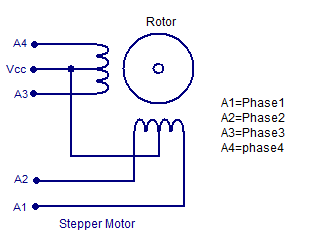

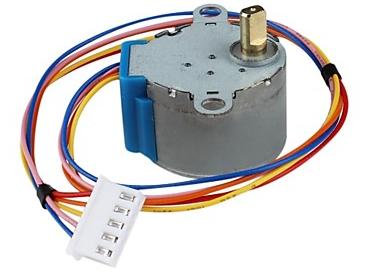

我們使用的步進電機有4極和一個1/64減速齒輪機構，用于增加扭矩。電機的步距角為5.64°。但考慮減速機時，輸出軸的步距角為5.64/64°。步進電機的內部示意圖如下：

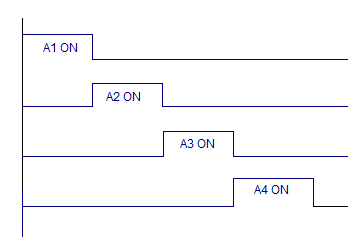

步進電機通過在給定時間內一一打開各個相位來旋轉。序列如下圖所示：

二、原理圖

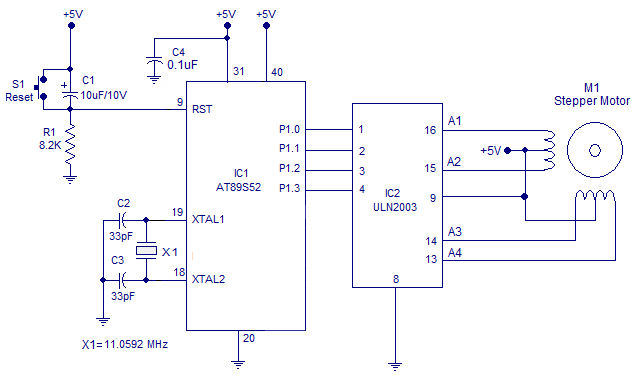

將步進電機連接到8051的電路圖如上所示。P1.0、P1.1、P1.2、P1.3引腳分別用于控制步進電機的A1、A2、A3、A4相。ULN2003用于驅動步進電機的各個相位。ULN2003是一種達林頓晶體管陣列，用于驅動繼電器和電機等大電流負載。ULN2003有8個獨立的通道，每個通道的容量為1A。通道可以并聯以增加電流容量。每個通道都配有獨立的續流二極管。ULN2003工作在電流吸收模式。每個通道通過在相應輸入處提供邏輯低電平來激活。例如，如果我們將ULN2003的引腳1設為低電平，則步進電機的A1相被接通。

程序首先清除P1.0以激活步進電機的第1相(A1)。該條件保持65毫秒，然后設置P1.0以停用電機的第1階段。然后對端口引腳P1.1到P1.3重復相同的過程，整個循環一遍又一遍地重復，使電機順時針旋轉。

單片機的定時器0配置為模式1以產生65毫秒的延遲，65mS是每個控制脈沖的寬度。

三、程序代碼

A1 EQU P1.0
A2 EQU P1.1
A3 EQU P1.2
A4 EQU P1.3
ORG 00H
MOV TMOD,#00000001B
MAIN:
CLR A1
ACALL DELAY
SETB A1
CLR A2
ACALL DELAY
SETB A2
CLR A3
ACALL DELAY
SETB A3
CLR A4
ACALL DELAY
SETB A4
SJMP MAIN

DELAY:MOV R6,#1D
BACK: MOV TH0,#00000000B
      MOV TL0,#00000000B
      SETB TR0
HERE2: JNB TF0,HERE2
      CLR TR0
      CLR TF0
      DJNZ R6,BACK
      RET
END
