英銳恩單片機開發工程師表示，在單片機設計過程中，通常會帶有一些未使用的引腳。這些可以是通用輸入和輸出，也可以是數據表中僅標記為“NC”的引腳。許多單片機開發者通常解決方案是不連接這些引腳，因?yàn)檫@樣做可以減少PCB布線以及更少的PCB占用空間。

英銳恩單片機開發工程師解釋，這樣做的后果可能導致單片機在實際應用中的不穩定運行，或者嚴重影響組件本身的損壞。未使用的引腳的影響會有所不同，這取決于引腳的類型以及未連接時可能造成的潛在風險。

如果有未使用的輸入引腳，建議將這些引腳通常與內部上拉或下拉電阻相連，使它們浮動通常不會影響單片機的算法。但是，保持輸入引腳懸空使它們成為吸引靜電放電（ESD）或電磁干擾（EMI）的理想磁體。

當單片機的這些引腳不連接時，輸出引腳一般很少有問題。但是在某些情況下，未連接的輸出引腳上可能會發生振蕩，從而影響內部邏輯的穩定性。您唯一應保持懸空的引腳是標明包含用于工廠測試的內部電路的引腳。它們通常用“IC”表示，并在數據表中明確突出顯示。

如何連接單片機中未使用的引腳？

這是一個經常困擾新手硬件設計師的問題。電子專家對于管理未使用的引腳的正確方法有不同的看法。通常，在我的整個設計職業生涯中，我都遵循一些原則。

有人認為將未使用的引腳接地或Vcc是消除EMI干擾風險的最佳方法。但是，這樣做會在降低設計靈活性的同時對自身構成威脅。當固件開發人員不小心將引腳轉為輸出時，該引腳會受到損壞，并且會汲取或吸收超出其限制的過多電流。

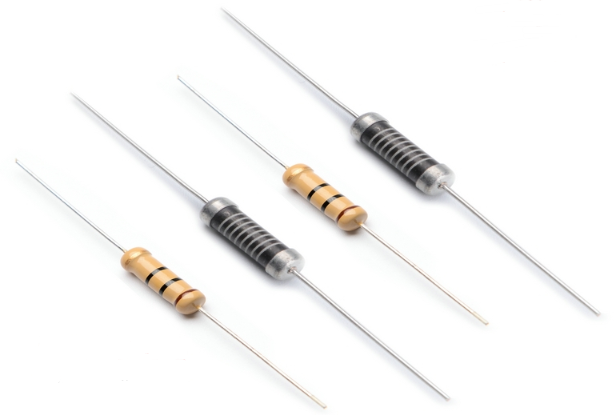

相反，輸入引腳應連接到上拉或下拉電阻。這將在設計的靈活性和EMI降低之間取得平衡。

英銳恩單片機開發工程師表示，輸出引腳在未連接時通常是安全的，但是將它們連接到上拉電阻而不是下拉電阻是一個好習慣，以最大程度地減少空閑電流。具有外部電阻器還意味著散熱均勻分布，而不是集中在單片機本身上。

至于標有“NC”的引腳，由于制造商缺乏標準化，因此，在確定最好保持未連接狀態之前，應通讀數據手冊，或者需要接地的電阻或Vcc。因?yàn)?，有些“NC”引腳可能未連接至內部電路的其余部分。

如果空間不是PCB上的重要問題，將所有未使用的引腳布線到單個連接器也是一個好主意。這樣可以在將來有需要時對引腳進行測試和使用。

以上就是深圳單片機開發公司英銳恩分享的單片機開發知識，如何處理不用的引腳。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
