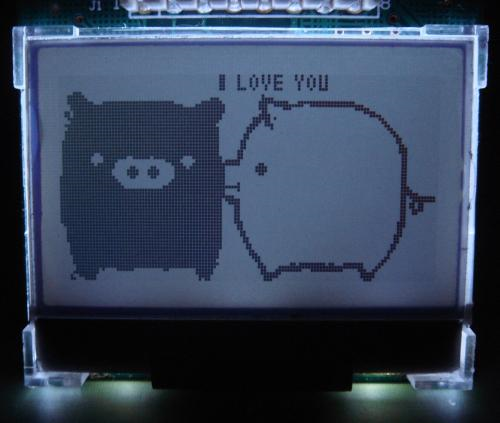

工作需要選擇一款液晶，看到北京集粹電子設備制造有限公司的O12864-12C型液晶尺寸比較適合，于是就用手頭的DSP-LF2407A板編程序看效果，調試后，效果圖如下（圖1）：

圖1

接線圖如下（圖2）：

圖2

源程序如下：

;主程序-----------LCD.ASM

.title  "LCD.ASM"

.include   "F2407REGS.H"  ;引用頭部文件

     .def    _c_int0

s_data  .usect  ".data0", 1  ;send data

temp  .usect  ".data0", 1  ;臨時RAM

acc_H  .usect  ".data0", 1  ;臨時保存ACC.H

acc_L  .usect  ".data0", 1  ;臨時保存ACC.L

zkadr  .usect  ".data0", 1  ;漢字庫地址

wht_blk  .usect  ".data0", 1  ;清屏效果字

;宏定義

;SDL-----IOPE1

SDL_L  .macro

ldp  #DP_PF2

lacl PEDATDIR

and  #0fffdh

sacl PEDATDIR

.endm

SDL_H  .macro

ldp  #DP_PF2

lacl PEDATDIR

or  #00002h

sacl PEDATDIR

.endm

;SCL------IOPE2

SCL_L  .macro

ldp  #DP_PF2

lacl PEDATDIR

and  #0fffbh

sacl PEDATDIR

.endm

SCL_H  .macro

ldp  #DP_PF2

lacl PEDATDIR

ldp  #DP_PF2

lacl PEDATDIR

or  #00002h

sacl PEDATDIR

.endm

;SCL------IOPE2

SCL_L  .macro

ldp  #DP_PF2

lacl PEDATDIR

and  #0fffbh

sacl PEDATDIR

.endm

SCL_H  .macro

ldp  #DP_PF2

lacl PEDATDIR

lacl PEDATDIR

or  #00010h

sacl PEDATDIR

.endm

;CS_L------IOPE4

CS_L  .macro

ldp  #DP_PF2

lacl PEDATDIR

and  #0ffdfh

sacl PEDATDIR

.endm

CS_H  .macro

ldp  #DP_PF2

lacl PEDATDIR

or  #00020h

sacl PEDATDIR

.endm

;DELAY

DELY  .macro n

rpt  #n

nop

.endm

;==========================================================

      .text

_c_int0: nop

call Init_DSP

call Init_LCD

loop:

ldp  #DP_B02

splk #0ffh,   wht_blk

call Clr_LCD     ;黑色清屏

lar  ar4,   #01h

call Delay

ldp  #DP_B02

splk #000h,   wht_blk

call Clr_LCD     ;白色清屏

lar  ar4,   #01h

call Delay     ;延時

ldp  #DP_B02

splk #XM,   zkadr

call Display     ;顯示熊貓圖片

                     lar  ar4,   #40h

call Delay     ;延時

ldp  #DP_B02

splk #PIG,   &n,bsp;zkadr

call Display     ;顯示小豬圖片

lar  ar4,   #40h ;延時

call Delay

b  loop

;==========================================================

;----------------------------------------------------------

; function: Init DSP  DSP初始化子程序

; input:  ------

; output:  ------

; usege:  acc

;----------------------------------------------------------

Init_DSP:

setc intm

clrc sxm

clrc ovm

clrc cnf    ;B0 被配置為數據存儲空間

ldp  #DP_PF1

splk #85feh,   SCSR1

splk #0e8h,   WDCR;不使能WDT

ldp  #0

splk #0000h,   IMR ;不使能

splk #0ffffh,  IFR ;清全部中斷標志

ldp  #DP_PF2

splk #0ff00h,  MCRB

lacl MCRC

and  #0ff00h   ;IOPE口配置為一般I/O功能

sacl MCRC

lacl PEDATDIR

or  #0ff00h   ;IOPE 設置為輸出方式

sacl PEDATDIR

ret

;----------------------------------------------------------

; function: Clr_LCD   液晶清屏（RAM)子程序

; input:  wht_blk

; output:  LCD

; usege:  acc,ar4,ar5,ar6,ar7

;----------------------------------------------------------

Clr_LCD:

lar  ar4,  #7

lar  ar6,  #0afh

cl_lp:  mar  *,   ar6

adrk #1

ldp  #DP_B02

sar  ar6,  s_data

call Wr_comd

ldp  #DP_B02

splk #010h,  s_data

call Wr_comd

ldp  #DP_B02

splk #000h,  s_data

call Wr_comd

lar  ar5,  #127

cl_lp0:  ldp  #DP_B02

lacl wht_blk

sacl s_data

call Wr_data

mar  *,   ar5

banz cl_lp0

mar  *,   ar4

banz cl_lp

ret

;----------------------------------------------------------

; function: display LCD   液晶顯示子程序

; input:  zkadr

; output:  LCD

; usege:  acc,ar4,ar5,ar6,ar7

;----------------------------------------------------------

Display:

lar  ar4,  #7

lar  ar6,  #0afh

dp_lp:  mar  *,   ar6

adrk #1

ldp  #DP_B02

sar  ar6,  s_data

call Wr_comd

ldp  #DP_B02

splk #010h,  s_data

call Wr_comd

ldp  #DP_B02

splk #000h,  s_data

call Wr_comd

ldp  #DP_B02

lacl zkadr     ;送字庫首地址

lar  ar5,  #127  ;128列

;字庫部分

;字庫提?。?/span>PCtoLCD2002完美版

模式：圖形

選項：陰碼 逆向 列行式

PIG: ;小豬圖庫

.byte 0C0H,0C0H,0E0H,0E0H,0E0H,0C0H,080H,000H,------

-------------

XM: ;熊貓圖庫

.byte 000H,000H,000H,000H,000H,000H,000H,000H,000H,----

--------------

.end
