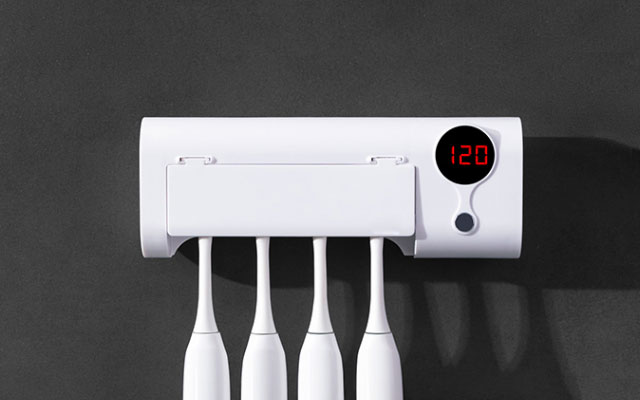

近來，UVC牙刷消毒架很受人們追捧。為此，英銳恩推出了UVC紫外線牙刷消毒器方案。據相關研究顯示，如果牙刷使用時間超過兩周，經過化驗發現細菌數超過73萬個，這相當于抹布水細菌數的9倍、馬桶水細菌數的80倍。數據顯示，紫外線牙刷殺菌架能有效殺滅九成以上牙刷細菌。

一、UVC紫外線牙刷消毒器方案介紹

UVC紫外線牙刷殺菌架的原理與紫外線殺菌燈一致，采用紫外線波長260nm~300nm的發光燈珠。該波長紫外線能夠破壞細菌的DNA結構，使霉菌、大腸桿菌、金黃色葡萄球菌、沙門氏菌等影響人體健康的細菌滅活。

英銳恩推出的UVC紫外線牙刷消毒器方案，使用主控芯片EN8F5113。按下開關時，紫外線牙刷消毒器開始工作，消毒時間默認1分鐘（雙擊一次增加1分鐘，最長消毒時間為5分鐘，芯片帶記憶功能），數碼管顯示消毒倒計時。牙刷艙門內置檢測開關，在殺菌過程中如果打開牙刷艙門，殺菌工作立即停止（蜂鳴器報警），防止紫外線傷害眼睛。此外，支持紅外傳感、艙門誤啟報警、太陽能充電等功能定制。

二、UVC紫外線牙刷消毒器方案框圖

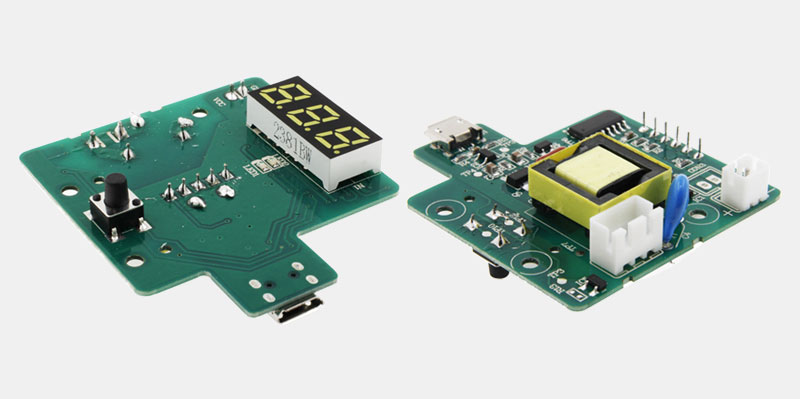

三、UVC紫外線牙刷消毒器方案PCBA案例

四、UVC紫外線牙刷消毒器方案主控芯片參數

本UVC牙刷消毒架方案，可根據需求定制開發。在本案例中，采用我司自主單片機EN8F5113，該MCU最多可支持20腳位，帶有10路12位ADC，支持PWM和SPI、I2C、EUART通訊協議的低功耗增強型單片機。其主要參數如下：

◆51內核，F(xiàn)lash工藝；
◆ROM：8.0K；
◆RAM：1024 字節；
◆EEPROM：128 字節；
◆工作電壓：1.8-5.5V；
◆時鐘源：IHRC 16MHz（1.8V～5.5V:±1%@-25℃～85℃；±2%@-45℃～125℃）；
◆PWM：16bit計數器，6個獨立PWM輸出，周期相同，占空比可靈活配置；
◆I/O：帶17個雙向CMOS；
◆封裝：QFN、DFN、SOP、TSSOP。

英銳恩UVC紫外線牙刷消毒器方案，可提供服務包括：單片機（MCU）、PCB設計、充電管理IC芯片、單片機程序開發。

以上就是英銳恩單片機開發工程師分享的UVC紫外線牙刷消毒器方案。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
