在構建電子電路時，了解如何使用示波器非常有用。當你的電路不工作時，它將幫助你確定發生了什么。示波器的功能很多，初次接觸的人可能有點讓人不知所措。但是，在使用上其實不必全部了解每個細節。

在本文中，英銳恩單片機開發工程師將介紹一些簡單的操作，以便你開始使用示波器。

一、示波器能夠做什么？

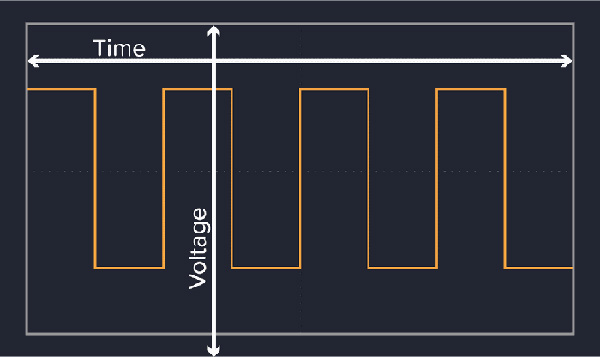

示波器可以隨時間測量電壓，也就是說它可以讓你“看到”電路中隨時間變化的信號。例如，如果使用示波器測量閃爍的LED的電壓，則會看到類似以下內容：

橙色線代表電壓。當它在頂部時，電壓高并且LED亮。當它在底部時，電壓低，LED熄滅。

但是什么時候需要這個？

假設你設計了一個音樂播放器。但是，當你插入電源時，它不起作用。沒有聲音傳出來……使用示波器，你可以測量電路中聲音信號，并查看它是否確實存在。

你可能會想到使用萬用表，遺憾的是萬用表無法執行這個操作。

使用示波器使得調試電路變得更加容易：

首先，你可以測量聲音信號進入電路的位置。這時候如果發現沒信號？那肯定是聲源有問題了。如果那里有信號，則繼續測量聲音通過的電路的下一部分。這時候發現是這個地方?jīng)]有聲音？好吧，那這里一定就是問題所在。是的，問題就是這么排查的。

二、如何使用示波器？

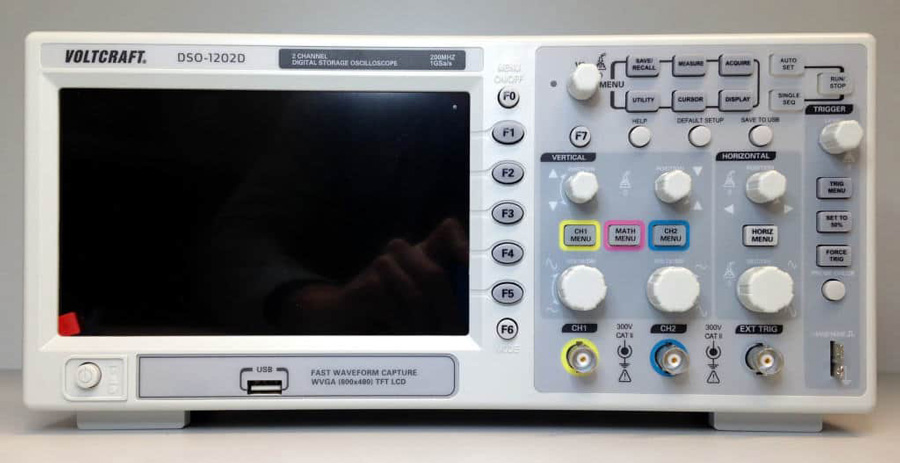

典型的示波器是這樣子的，如下所示：

這么多按鈕？！覺得有些嚇人？好吧，不用擔心，看下文就知道了。

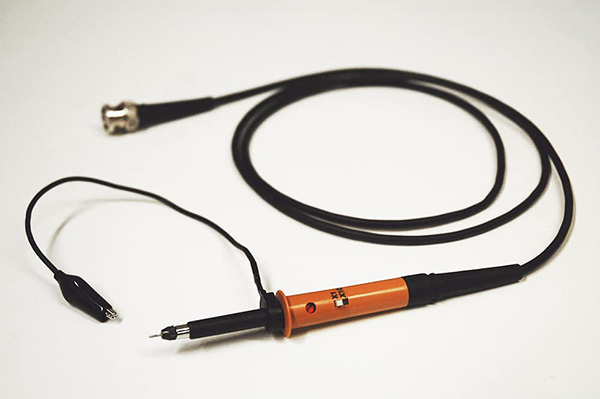

但是首先，你需要將示波器連接到要測量的東西。用于測量的電線稱為探針。探頭作為帶有兩根引線的電纜和一個BNC連接器將其連接到示波器：

因此，你要做的第一件事是將探頭連接到要測量的對象上，使用示波器測量電壓。由于總是在兩點之間測量電壓，因此你需要同時連接探頭的負極和正極。

在大多數情況下，將負極探針（鱷魚夾）連接到電路的接地端或負極，然后將正極連接到要測量的物體。連接后，是時候?qū)⑹静ㄆ髟O(shè)置為正確的設置了。

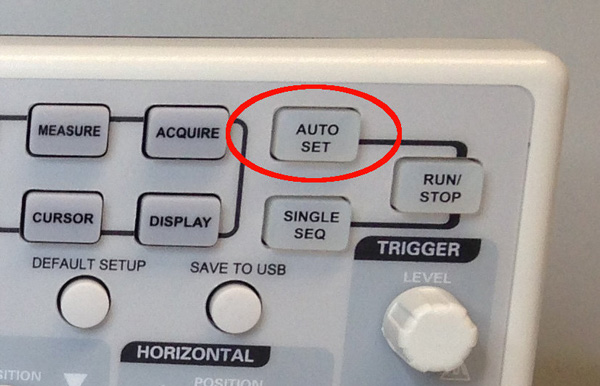

接下來，按下“自動設置”按鈕，如下圖：

此按鈕將分析信號并嘗試將示波器的設置調整為最佳。雖然并不總是有效，但在許多情況下卻可以應付。

三、如何手動控制示波器？

看了看你在用的示波器，TM沒這個按鈕，這很正常，牌子不同面板也不同，但主要功能一致。例如老式的模擬示波器，這時候該怎么辦？

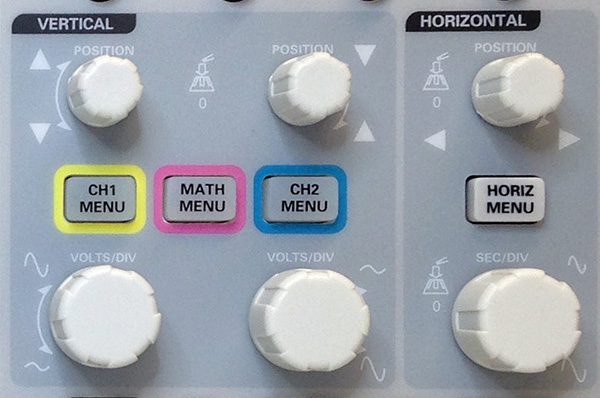

在這里，有三個主要的旋鈕需要注意：

（1）垂直“位置（Position）”旋鈕；
（2）垂直“伏/格”旋鈕；
（3）水平“秒/格”旋鈕。

如果你正在查看的信號具有較大的電壓擺幅，則需要將標有“Volts/Div”的旋鈕調整為較大的“Volts/Div”設置。如果電壓擺幅很小，則需要將其設置為微小的“Volts/Div”設置。

如果你的信號不在屏幕上，請?jiān)跇?biāo)有“Position”（位置旋鈕）的旋鈕上向上或向下滾動以找到你的信號。

然后使用水平“秒/格”旋鈕在屏幕上設置每格的時間。如果你的信號頻率很高，則需要較低的“秒/格”設置才能正確查看。如果你的頻率信號非常低，則需要將其設置得更高。

好了，上面這些設置基本上就是入門所需的全部了。
