對單片機開發者來說，使用8051單片機制作圣誕燈并不陌生。英銳恩單片機開發工程師分享一個學習8051單片機入門案例：圣誕燈方案。與開始使用8051單片機類似，LED接口是單片機接口編程中的基本內容。每個單片機的體系結構都不相同，但是接口概念對于所有單片機幾乎都是相同的，本文將為介紹與8051單片機連接的LED。

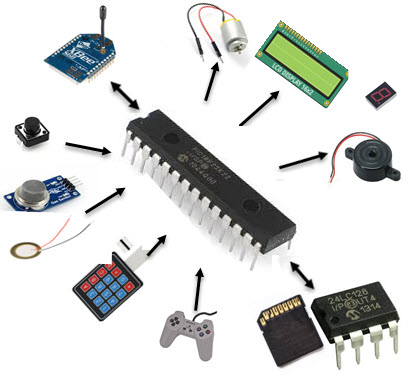

接口是一種在單片機和接口設備之間提供通信的方法。接口可以是輸入設備或輸出設備，也可以是存儲設備或處理設備。

輸入接口設備：按鈕開關、鍵盤、紅外傳感器、溫度傳感器、氣體傳感器等。這些設備向單片機提供一些信息，這稱為輸入數據。
輸出接口設備： LED、LCD、蜂鳴器、繼電器驅動器、直流電動機驅動器、7段顯示器等。
存儲接口設備：  用于存儲/保留數據，例如SD卡、EEPROM、DataFlash、實時時鐘等。

一、LED與8051的接口

接口包括硬件（接口設備）和軟件（進行通信的源代碼，也稱為驅動程序）。簡單來說，要將LED用作輸出設備，應將LED連接到單片機端口，并且必須在內部對MC進行編程，以使LED亮或滅或閃爍或變暗。該程序稱為驅動程序，可以使用任何程序語言（例如匯編語言、C語言等）開發驅動程序軟件。

二、8051單片機

8051單片機由英特爾于1980年代發明，基于哈佛架構的40引腳PDIP（塑料雙列直插式封裝）單片機。8051單片機有一個片上振蕩器，但是它需要一個外部時鐘來運行。比如MC的XTAL引腳之間連接了一個晶振，該晶振需要兩個相同值的電容器（33pF）來生成所需頻率的時鐘信號。

三、LED（發光二極管）

LED是用于許多電子設備中的半導體設備，主要用于信號傳輸/功率指示目的。它非常便宜且容易獲得，具有各種形狀、顏色和大小。LED還用于設計LED招牌和交通控制信號燈等。

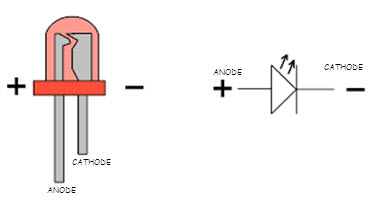

如圖下圖所示，它有兩個正極和負極端子。

知道極性的方法是用萬用表進行測試或仔細觀察LED內部。led內較大的一端是-ve（陰極），而較短的一端是+ve（陽極。識別極性的另一種方法是，連接導線時，LED長的針腳是正極，短的針腳是負極。

三、LED與8051的接口

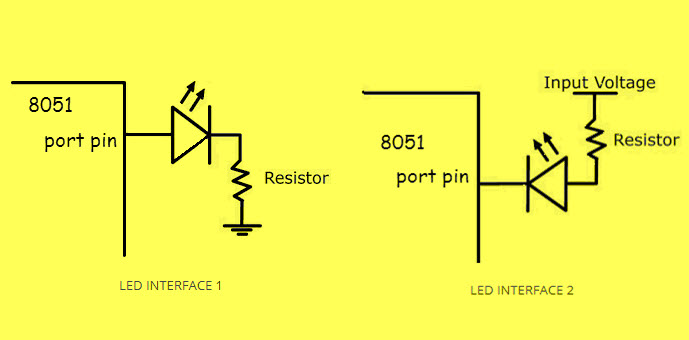

我們可以通過兩種方式將LED連接到8051單片機。但是連接和編程技術會有所不同，本文中，與圣誕燈方案有關的8051單片機包括：AT89C52/AT89C51單片機，以及LED閃爍代碼的信息。

仔細觀察接口LED2處于正向偏置狀態，因為5v的輸入電壓已連接到LED的正極，因此此處的單片機引腳應處于LOW電平。反之亦然，與接口1連接。

該電阻在LED接口中很重要，它可以限制流動電流并避免損壞LED和MCU。

（1）僅當電流流向地面時，MC的PIN值為HIGH時，接口1才會發光。
（2）僅當MC的PIN值低時，接口2才會發光，因為電流由于其較低的電位而流向PIN。

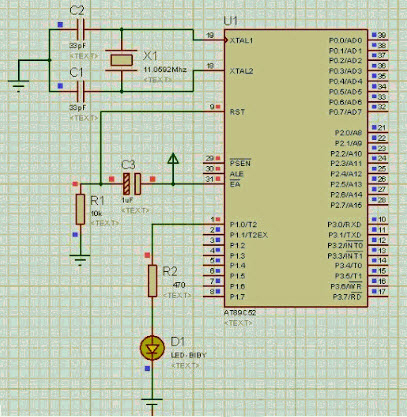

電路圖如下所示，一個LED連接到端口1的引腳0。

本文的圣誕燈方案，連接了11.0592 MHz的晶振以生成時鐘。我們知道8051單片機在12個CPU周期內執行一條指令，因此，該11.0592Mhz晶振使該8051以0.92 MIPS（每秒百萬條指令）的速度運行。

在下面的代碼中，LED定義為端口1的引腳0。在主要功能中，LED每半秒切換一次。每次執行時，“延遲”函數都會執行空語句。

當使用11.0592 MHz晶振時，值60000（使用Keil軟件編譯）將生成約1秒（延遲時間）的空語句執行時間。這樣，使用下面給出的圣誕燈方案代碼可使連接到P1.0引腳的LED閃爍。

#include<reg51.h>
sbit LED= P1^0; // 端口1，pin0被命名為LED
//函數聲明
void cct_init(void);
void delay(int a);
int main(void)
{cct_init();
while(1)
{LED=0;
delay(60000);
LED=1;
delay(60000);
}}
void cct_init(void)
{P0= 0x00;
P1= 0x00;
P2= 0x00;
P3= 0x00;
}
void delay (int a)
{int i;
for( i=0; i<a; i++) //用來延遲時間
}

以上就是英銳恩單片機開發工程師分享的如何使用8051單片機制作圣誕燈方案的案例知識。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
