放大器芯片中的負反饋是將一部分放大后的輸出饋送到輸入但相位相反的方法。由于放大器芯片提供了180°的相移，所以發生了相位相反，而反饋網絡則沒有。本文中，運放芯片代理商英銳恩將對放大器芯片負反饋?zhàn)鰝€(gè)簡單介紹。

在將輸出電源施加到輸入時，對于電壓電源作為反饋，輸出采用并聯連接；對于電流電源作為反饋，輸出采用串聯連接。

負反饋電路主要有兩種。他們是：

（1）負電壓反饋。
（2）負電流反饋。

一、負電壓反饋

在這種方法中，反饋到放大器芯片輸入的電壓與輸出電壓成正比。這進一步分為兩種類型：

（1）電壓串聯反饋。
（2）分壓反饋。

二、負電流反饋

在這種方法中，反饋到放大器芯片輸入的電壓與輸出電流成正比。這進一步分為兩種類型。

（1）當前系列反饋。
（2）電流分流反饋。

讓我們對所有這些都有一個簡短的想法。

三、電壓系列反饋

在電壓串聯反饋電路中，一部分輸出電壓通過反饋電路與輸入電壓串聯施加。這也稱為并聯驅動的串聯反饋，即并聯電路。

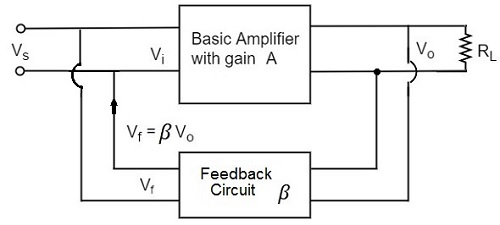

下圖顯示了電壓串聯反饋的框圖，通過該框圖可以明顯看出，反饋電路與輸出并聯，但與輸入并聯。

由于反饋電路與輸出并聯連接，因此輸出阻抗減小，并且由于與輸入串聯連接，因此輸入阻抗增大。

四、分壓反饋

在電壓并聯反饋電路中，一部分輸出電壓通過反饋網絡與輸入電壓并聯施加。這也稱為并聯驅動的并聯饋電反饋，即并行：并行原型類型。

下圖顯示了電壓并聯反饋的框圖，通過該框圖可以明顯看出，反饋電路與輸出以及輸入均處于并聯狀態。

由于反饋電路也與輸出和輸入并聯連接，因此輸出阻抗和輸入阻抗均減小。

五、電流串聯反饋

在電流串聯反饋電路中，一部分輸出電壓通過反饋電路與輸入電壓串聯施加。這也稱為串聯驅動的串聯反饋，即串聯電路。

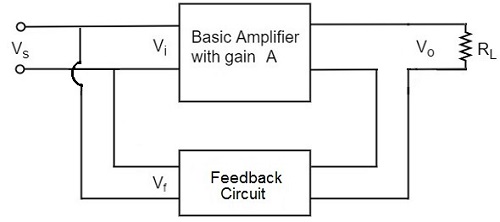

下圖顯示了電流串聯反饋的框圖，通過該框圖可以明顯看出，反饋電路與輸出以及輸入串聯。

由于反饋電路也與輸出和輸入串聯連接，因此輸出阻抗和輸入阻抗都會增加。

六、電流分流反饋

在電流并聯反饋電路中，一部分輸出電壓通過反饋電路與輸入電壓串聯施加。這也稱為串聯驅動的并聯反饋，即串聯：并聯電路。

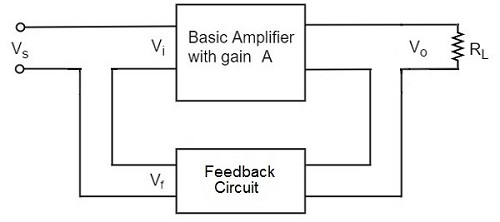

下圖顯示了電流分流反饋的框圖，通過該框圖可以明顯看出，反饋電路與輸出串聯，但與輸入并聯。

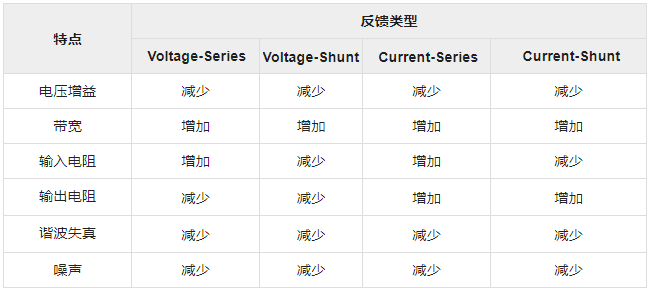

由于反饋電路與輸出串聯連接，因此輸出阻抗會增加，由于與輸入并聯連接，輸入阻抗會降低。下圖列出受不同類型的負反饋影響的放大器芯片特性。
