液化石油氣檢漏儀的電路和工作原理

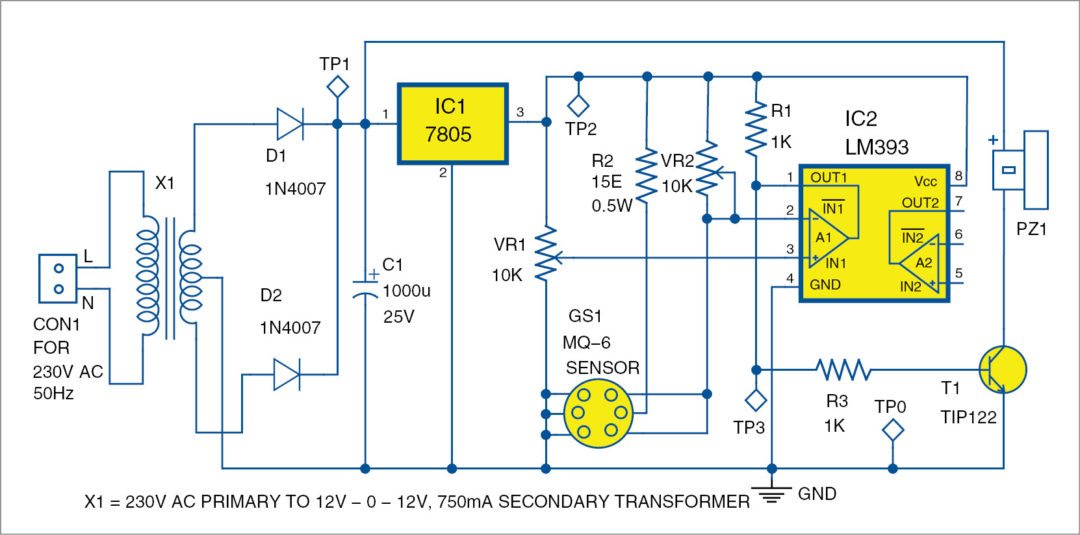

低成本液化石油氣檢測器的電路圖如下圖所示。它圍繞降壓變壓器X1，兩個整流二極管1N4007（D1和D2），1000uF電容器（C1），7805穩壓器（IC1）構建。MQ-6 液化石油氣氣體傳感器（GS1），雙比較器LM393（IC2），達林頓晶體管TIP122（T2），12V高增益警報器或蜂鳴器（PZ1）和其他一些組件。

零件包括主電源由變壓器X1降壓，由包括二極管D1和D2 的全波整流器整流，再由電容器C1濾波并饋送到調節器7805（IC1），以保持恒定的5V DC輸出，該輸出被饋送到電路。

電路的核心是雙電壓比較器IC LM393（IC2）。它用于比較兩個不同的電壓，即參考電壓和MQ-6氣體傳感器輸出電壓。

使用電位計VR1設置IC2的同相引腳3上的參考電壓，以根據靈敏度要求調整電壓電平。液化石油氣傳感器（MQ-6）的輸出電壓被饋送到IC2的反相引腳2。

如果參考電壓（IC2的引腳3）小于傳感器電壓（IC2的引腳2），則輸出變低，這意味著沒有液化石油氣泄漏。低輸出時，T1保持截止狀態，并且沒有電流流過蜂鳴器。它不會發出聲音，并保持靜音模式。

如果參考電壓大于傳感器電壓，則輸出變高，這意味著存在液化石油氣泄漏。高輸出晶體管T1導通，蜂鳴器響起，提醒周圍的人。

使用該電路可以很容易發現氣體泄漏，該電路使用低成本組件，并通過交互式方法在電位計VR1的幫助下根據客戶需求調整不同的靈敏度水平。
