目前，大多數戶外手電筒使用鋰電池，在特殊情況下會使用三個串聯的AA或AAA電池，產生4.5V電壓以使用限流電阻驅動白色LED。由于缺少電流控制電路，當使用干電池時，這些手電筒無法有效地驅動LED。為此，英銳恩開發了緊急使用時，單節或三節干電池戶外手電筒單片機方案。這里展示的是LED手電筒電路，該電路可從單個干電池驅動高亮度的白色LED。

戶外手電筒單片機方案電路與工作原理

英銳恩的EN單片機是一款高度集成的表面貼裝器件（SMD），單電池或多電池LED驅動器，適用于需要從非常低的輸入電壓進行升壓轉換的應用。它僅需一個外部電感器即可產生恒定電流脈沖，該脈沖非常適合在很寬的工作電壓范圍內驅動單個或多個LED。它提供了易于使用、低成本、節省空間和易于布局的解決方案。

LED手電筒電路包括兩種模式：正常模式和自舉模式。

一、正常模式

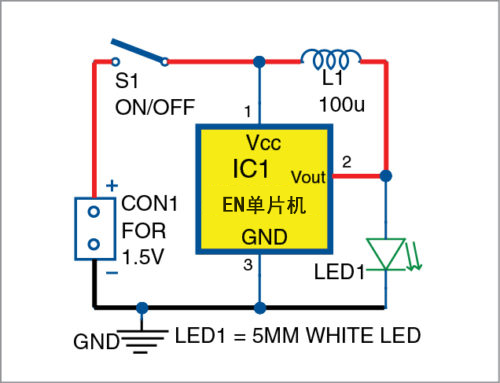

如下圖，正常模式下LED手電筒電路的電路圖。在這種模式下，該電路僅需要一個100uH電感器（L1）來驅動LED1。開關S1用于打開/關閉IC1。當S1閉合時，IC1和L1執行升壓操作，LED1發光。

二、自舉模式模式

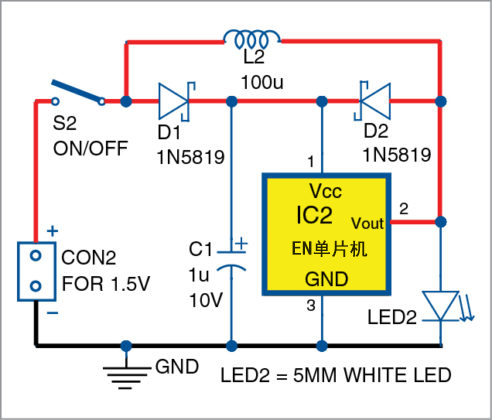

自舉模式下的LED手電筒電路圖如下圖所示。在這種模式下，該電路需要兩個額外的肖特基勢壘二極管（D1和D2）和電容器C1。當開關S2閉合時，IC2通過二極管D1供電。電感器L2充電直到IC2的內部開關晶體管導通。

自舉模式下的手電筒電路

內部晶體管關閉后，L2兩端的電壓反轉其極性，并且電壓通過二極管D2反饋給IC2的VCC（引腳1）。因此，啟動后驅動LED2需要1V以下的電壓。

在自舉模式下，首次成功啟動后，IC2可以低至0.7V（典型值）運行。在低至0.7V（典型值）的操作條件下，可以提取更多的電池能量，而超出電池電壓通常引用的0.9V左右。這會延長電池的使用時間。如果沒有自舉，典型的啟動電壓為0.9V。
