如何將直流電機連接到8051單片機？在本文中，主要有8051單片機+DC電機系統兩個部分。首先是帶有控制電機所需程序的8051單片機，其次是合適的驅動電路。

大多數直流電機的功率要求遠遠超出了單片機的范圍，而且在反轉旋轉方向時產生的電壓尖峰更容易損壞單片機。因此將直流電機直接連接到單片機是不明智的，完美的解決方案是在單片機和直流電機之間使用電機驅動電路。

一、L293電機驅動芯片

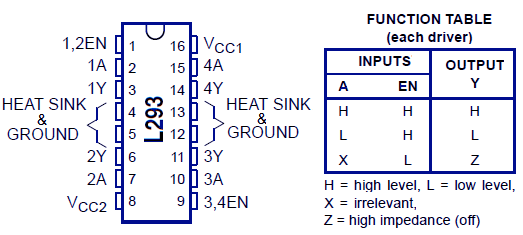

L293是一款專用的H橋電機驅動器IC，采用16引腳封裝。L293的電流容量為600mA/通道，電源電壓范圍為4.5至36VDC。它們配有內部高速鉗位二極管，用于電感尖峰保護。L293的其他優點包括高抗噪性、內部ESD保護、熱關斷、每個通道的獨立輸入電源等。L293電機驅動器的引腳排列和真值表如下圖所示：

二、使用8051單片機控制雙向直流電機

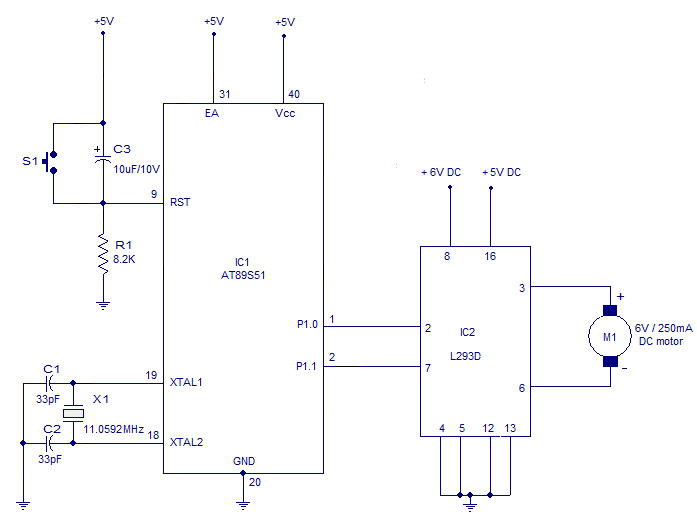

這里的雙向直流電機，它在預設時間（約1秒）后自動改變方向。AT89S51是這里使用的單片機，L293構成電機驅動器。電路圖如下所示：

在電路元件R1、S1和C3中形成去抖動復位電路。C1、C2和X1與振蕩器有關。端口引腳P1.0和P1.1連接到L293電機驅動器的相應輸入引腳。電機連接在L293的輸出引腳3和6之間。軟件是這樣寫的，P1.0和P1.1的邏輯組合控制電機的方向。最初接通電源時，P1.0為高電平，P1.1為低電平。該狀態保持預設時間（約1S），此時電機將沿順時針方向運行（參見L293的功能表）。然后P1.0和P1.1的邏輯被交換并且這個條件也保持相同的持續時間。

控制程序1：

ORG 00H
MAIN: MOV P1,#00000001B
ACALL DELAY
MOV P1,#00000010B
ACALL DELAY
SJMP MAIN
DELAY: MOV R4,#0FH
WAIT1: MOV R3,#00H
WAIT2: MOV R2,#00H
WAIT3: DJNZ R2,WAIT3
DJNZ R3,WAIT2
DJNZ R4,WAIT1
RET
END

三、帶按鈕控制的雙向電機

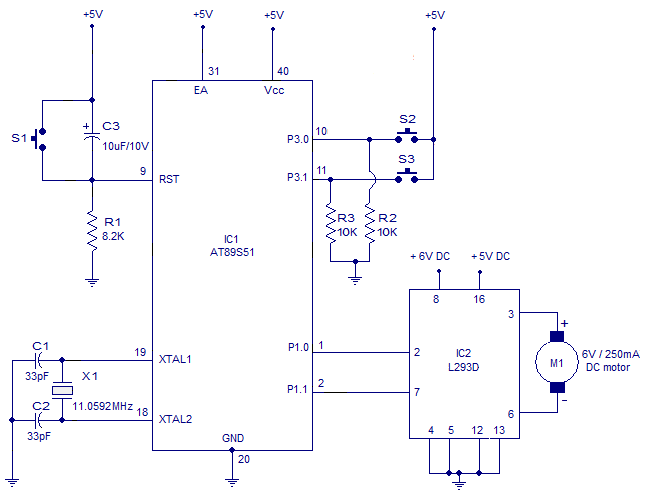

下面顯示的電路是基于8051單片機的雙向電機，其方向可以使用2個按鈕開關控制。除了兩個按鈕開關之外，該電路與前一個電路非常相似。這些按鈕開關連接到單片機的P0rt3。電阻R2和R3分別是P3.0和3.1的下拉電阻。

上述項目的代碼是這樣編寫的，最初當電源打開時，電機保持關閉。當按下按鈕開關S2時，P1.0變?yōu)楦唠娖剑鳳1.1保持低電平。電機按順時針方向運行，此狀態一直保持到按下S3。當按下按鈕開關S3時，P1.0和P1.1的邏輯切換，使電機以相反方向運行，這種狀態一直保持到下一次按下S2。

控制程序2：

ORG 00H
MOV P3,#00000000B
MOV P1,#00000000B
MAIN:MOV A,P3
CJNE A,#00000001B,LABEL1
MOV P1,#00000001B
LABEL1:CJNE A,#00000010B,LABEL2
MOV P1,#00000010B
LABEL2:SJMP MAIN
END

檢查特定按鈕是否被按下是使用CJNE（如果不相等則比較并跳轉）指令完成的。簡而言之，CJNE指令比較兩個操作數，如果操作數不相等，則跳轉到預定義的LABEL。如果兩個操作數相等，則不會發生任何事情并執行下一條指令。每當按下按鈕S2時，P3的狀態將是00000001B。該狀態被移動到累加器A并使用CJNE指令與00000001B進行比較。兩個操作數相等表示按下S2，執行下一條使電機順時針轉動的指令（MOV P1,#00000001B）。如果操作數不相等，則表示沒有按下S2，控制器跳轉到LABEL1以檢查S3。要檢查S3，P3的狀態再次移動到A，并使用CJNE指令與00000010B進行比較。兩個操作數相等表示按下S3，執行下一條使電機逆時針運行的指令（MOV P1,#00000010B）。兩個操作數不相等意味著S3未被按下，控制器再次檢查S2并重復此循環。
