消費電子是應用單片機最多的領域之一，它是數碼相機、汽車電子、播放器、洗衣機、烤箱、加濕器等的重要部件。那么，單片機的基本結構是什么呢？

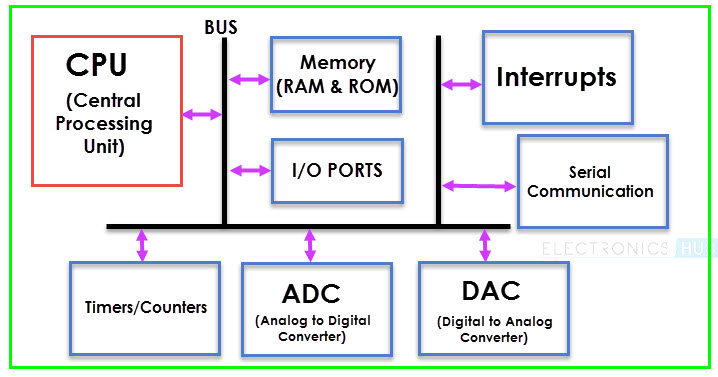

從上圖中，我們可以了解到構成單片機的三個重要組件是：

（1）CPU（中央處理單元）。
（2）RAM和ROM。
（3）I/O端口。

這并不意味著其他組件不那么重要，只是上面這些都被視為基本配置。下面我們介紹上述結構中提到的單片機的每個基本組件。

1.中央處理器

中央處理器或CPU是單片機的大腦。它由算術邏輯單元(ALU)和控制單元(CU)組成。CPU讀取、解碼和執行指令以執行算術、邏輯和數據傳輸操作。

2.存儲單元

任何計算系統都需要兩種類型的存儲器：程序存儲器和數據存儲器。程序存儲器，顧名思義，包含程序，即要由CPU執行的指令。另一方面，數據存儲器需要在執行指令時存儲臨時數據。

通常，程序存儲器是只讀存儲器或ROM，數據存儲器是隨機存取存儲器或RAM。數據存儲器有時也稱為讀寫存儲器(R/WM)。

3.輸入/輸出端口

單片機與外部世界的接口由I/O端口或輸入/輸出端口提供。開關、鍵盤等輸入設備以二進制數據的形式從用戶向CPU提供信息。CPU在接收到來自輸入設備的數據后，執行適當?shù)闹噶畈⑼ㄟ^LED、顯示器、打印機等輸出設備做出響應。

4.總線

單片機的另一個重要組件，但很少講到，它就是系統總線。系統總線是一組連接線，將CPU與其他外圍設備（如內存、I/O端口和其他支持組件）連接起來。

5.定時器/計數器

單片機的重要組件之一是定時器和計數器。它們提供時間延遲和計數外部事件的操作。此外，定時器和計數器可以提供函數生成、脈寬調制、時鐘控制等。

6.串行端口

單片機的重要要求之一是與其他設備和外圍設備（外部）通信。Serial Port通過串行通訊證明了這樣的接口。單片機中最常見的串行通信是UART。

7.中斷

單片機的一個非常重要的特性是中斷及其中斷處理機制。中斷可以是外部的、內部的、硬件相關的或軟件相關的。

8.ADC（模數轉換器）

模數轉換器或ADC是一種將模擬信號轉換為數字信號的電路。ADC電路構成了外部模擬輸入設備和單片機CPU之間的接口。幾乎所有傳感器都是模擬設備，來自這些傳感器的模擬數據必須轉換為數字數據才能讓CPU理解。

9.DAC（數模轉換器）

數模轉換器或DAC是一種電路，其工作方式與ADC不同，即將數字信號轉換為模擬信號。DAC構成了單片機的CPU和外部模擬設備之間的橋梁。

以上就是英銳恩單片機開發工程師分享的“單片機（MCU）的基本結構”。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
